商品描述

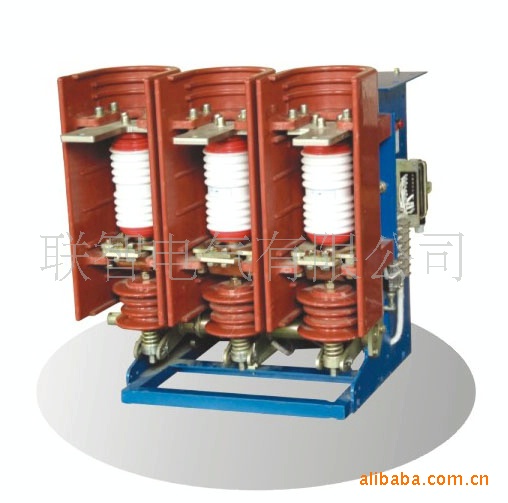

ZNY2型永磁机构交流高压真空断路器 一、用途 ZNY2型永磁机构交流高压真空断路器主要用于7.2KV/12KV三相50Hz电力系统中，用来分配电能，保护线路及电源设备。可以多次开断短路电流，特别适合在煤矿馈电系统中使用。 二、特点 ZNY2型永磁机构交流高压真空断路器采用双稳态永磁操作机构，与弹簧操作机构相比具有故障率低，可靠性高，机械寿命长的特点。同时设有手动合分闸机构，使用方便可靠。 三、主要技术参数 序号名称单位参数ZNY2—7.2ZNY2—121额定电压KV7.2122额定电流A6306303额定短路开断电流KA12.512.54额定短路电流开断次数次30305额定绝缘水平工频耐压（1min）KV3242雷击冲击耐压KV60756额定短时耐受电流（4S）KA12.512.57额定峰值耐受电流KA31.531.58额定短路关合电流（峰值）KA31.531.59外导电母排相间中心距mm13815010主回路电阻μΩ≤100≤10011控制回路额定工作电压VAC100AC100 |
| 概述 ZN63A-12(VS1)户内交流高压真空断路器适用于三相交流50Hz，额定电压为7.2KV~12KV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN一口固定式开关柜。 ZN63A-12(VS1)户内交流高压真空断路器符合国家标准GB1984《交流高压断路器》、JB3855《3.6～40.5KV户内交流高压真空断路器》和IEC60056 《高压交流断路器》标准。满足DL/T403 《10~35KV户内高压真空断路器订货技术条件》。 |
|
| 主要技术参数 | |
| 1、ZN63A－12（VS1）真空断路器主要技术参数 | |
| 序 号名 称单位数 据1 额定电压KV12121212122 额定电流A630,1250630,1250630,1250,16001250,1600,20002000,2500,31503 额定绝缘水平1min工频耐压KV4242424242额定雷电冲击耐压75757575754 额定短路开断电流KA16202531.5405 额定短路关合电流（峰值）405063801006 额定（峰值）耐受电流405063801007 额定短时耐受电流16202531.5408 额定短路开断电流开断次数次50505050309 额定短路持续时间S4444410 额定操作顺序 分-t-合分-180s-合分*11 机械寿命次20002000020000200001000012 额定单个电容器组开断电流A63063063063063013 额定背靠背电容器组开断电流A400400400400400 | |
| *16KA，20KA，25KA，31.5KA：t=0.3S; 40kA:t=180S | |
2、储能电机 | |
| 型 号额定电压（V）额定输出功率（W）正常工作电压范围（V）额定电压下储能时间（S）ZYJ55-1DC110,DC2207085%~110%额定电压≤10 | |
| 3、ZN63A－12（VS1）真空断路器机械特性参数 | |
| 序 号名 称单位数 据1触头开距mm11±111±111±111±111±12超行程mm3±0.53±0.53±0.53±0.53.5±0.53三相分、合闸不同期性ms≤2≤2≤2≤2≤24合闸触头弹跳时间ms≤2≤2≤2≤2≤25相间中心距mm210±1.5210±1.5210±1.5210±1.5275±1.56合闸触头接触压力N16KA20KA25KA31.5KA40KA2000±20002400±2002400±2003100±2004250±2507平均分闸速度m/s0.9～1.30.9～1.30.9～1.30.9～1.30.9～1.38平均合闸速度m/s0.4~0.80.4~0.80.4~0.80.4~0.80.4~0.89分闸时间，当操作电压为最高ms≤50≤50≤50≤50≤50额定≤60≤50≤50≤50≤50最低≤60≤60≤60≤60≤6010合闸时间ms≤100≤100≤100≤100≤10011动、静触头累积允许磨损厚度mm33333 | |
| 4、分、合闸线圈技术参数 | |
| 分闸线圈合闸线圈备注额定操作电压（V）DC220,DC110; AC220,AC110DC220,DC110; AC220,AC110分闸线圈在小于线圈功率（W）24524530%额定操作电正常工作电压范围65%~120%额定电压85%~110%额定电压压时，不得分闸 | |
| 外形安装尺寸 | |
| 注：（）里的参数是ZN63A-12/□-40KA的 | |
产品型号如有与图片不一致，请订货电话确认！
