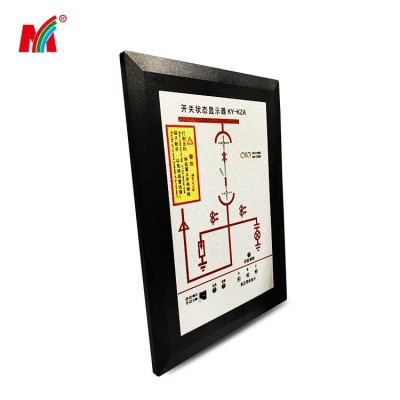

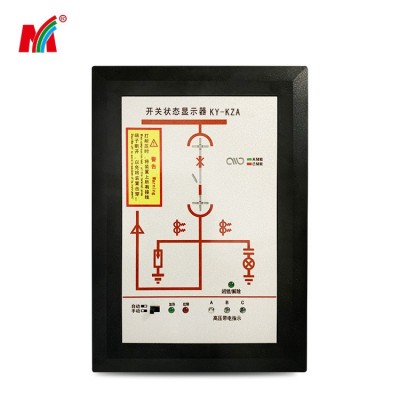

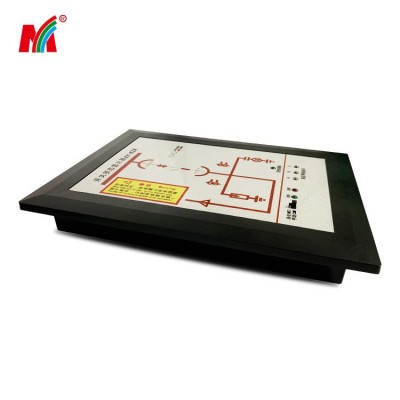

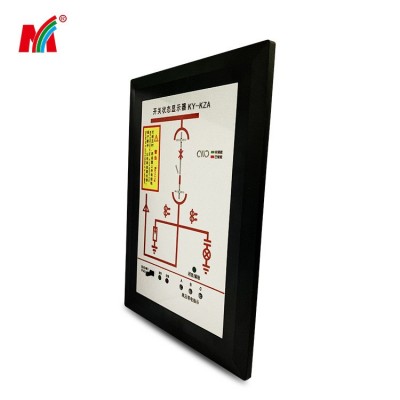

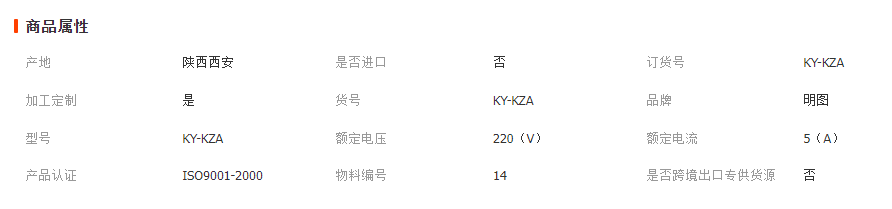

一、产品概述：

   KY-KZA系列开关状态显示器是针对电力行业开关柜研制开发的一种新型多功能，模拟动态指示的仪器。它以一体化布局配套于开关柜，简化了过去开关柜的面板结构设计，没话了面板布局。

    过去开关柜的面板结构设计，美化了面板布局。集一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电闭锁、温湿度控制功能于一体，各指示功能也可独立使用。该仪器安装方便、使用寿命长，确保电气设备的安全可靠运行。

二、主要性能：

     该系列产品具有温湿度控制、一次动态模拟显示、带电显示及闭锁接点输出、断路器状态、手车位置接地刀位置、储能指示、一次供电方案模拟图等功能，单排插拔式端子接线，金属外壳，可带一路温湿度传感器。用于3-35KV户内开关柜，主要应用于一次回路模拟图、带电显示器。具有断路器分合闸指示、接地开关指示、自动加热除湿控制器。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有体积小，抗干扰能力强、高可靠性、量身定做美观精致等特点，为面板式安装结构。

三、开孔尺寸：191*126mm
四、技术参数：
电源：AC220V±10%　50Hz
闭锁启辉电压（KV）：相电压×0.65
使用环境：温度-20℃～+70℃ 相对湿度：＜95%RH
功耗：＜10W
耐压强度：外壳与端子间大于AC2000V 1min
温湿度控制部分： 传感器路数：一路凝露，一路温度
逻辑关系：当湿度≥93%RH将要形成凝露时启动加热，当温度≤5℃±2℃时，启动加热；当温度≥15℃                       ±2℃，停止加热。
绝缘性能：外壳与端子间大于100MΩ
高压带电指示部分：面板的开关有自动和手动两种状态，通常设置在自动状态，此时温湿度控制逻辑关系                                   同上，当开关拨到手动后，加热器处于强制加热状态。
LED启辉电压（KV）：额定相电压×0.15～0.65
五、模拟指示说明：
断路器状态指示（无源触点输入）：合闸时，合闸无源触点闭合，红色模拟条亮，分闸时，分闸无源触点闭合，绿色模拟条亮；
断路器位置指示（无源触点输入）：工作位置触点闭合时，红色模拟条亮，试验位置触点闭合时，绿色模拟条亮；
弹簧储能指示（无源触点输入）：合闸时，合闸无源触点闭合，红色模拟条亮，触点断开，绿色弹簧符号亮，表示未储能；
接地闸刀位置指示（无源触点输入）：工作位置触点闭合时，红色模拟条亮，触点断开，绿色模拟条亮，表示接地断开；
六、使用说明：

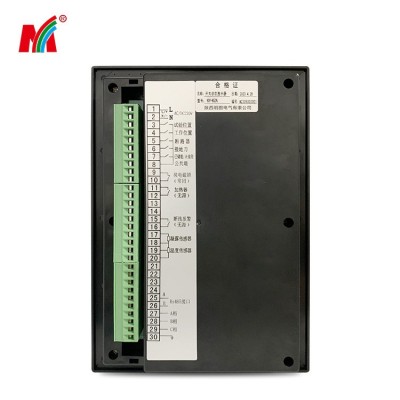

1、严格按照后视端子的功能定义，接好线后确认无误，再通电。
2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。
3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；
4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带电指示灯亮，闭锁有效，闭锁灯灭；高压断开后，带电指示灯灭，闭锁接触，指示灯亮。在该系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。

特别提示：1、在做柜体高压试验时，请将传感器插头从仪器上拔下，待试验完毕后正确复原，以免损坏仪器和传感器；

2、建议负载配用≥100W的加热器。

安装尺寸：
1、仪器的安装方式：嵌入式

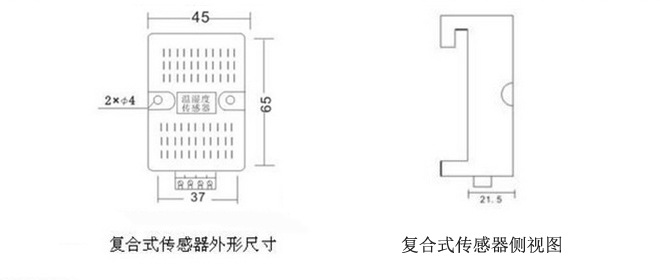

2、仪器的外形尺寸图及开孔尺寸图（单位：mm）
外形尺寸：146mm*212mm*30mm
开孔尺寸：126mm*191mm

3、传感器的安装方式：复合式
1）采用35mm导轨式安装
2）采用螺栓固定式安装（孔距37mm，孔径4mm）
3）温湿度传感器与仪器的连接采用插拔式端子连接。

1）客户需通过一次系统图/模拟图（即面膜图）
2）额定电压：10KV/35KV/6KV
3）辅助电源：AC/DC 220V, （AC为交流，DC为直流）
4）线长——米
5）是否带RS485通讯接口
6）开孔尺寸

1、对所有产品免费保修一年，终身维护。
2、对产品出现的问题，24小时内给予答复，若需现场处理，公司将派技术人员迅速赶赴现场解决。
3、在售前、售中、售后的过程中，对有关产品的应用、设计等相关事宜均予准确、及时的应答，并提供相应的技术支持。
