商品描述
变频电缆
厂家直销，可按客户要求生产、加工、定制
?
BPVVP:聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆
一、变频电缆简介：

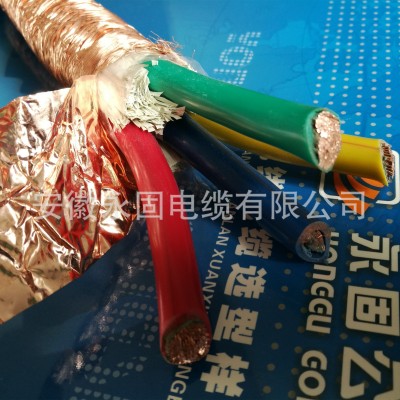

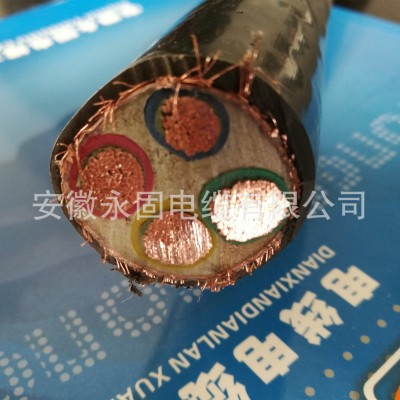

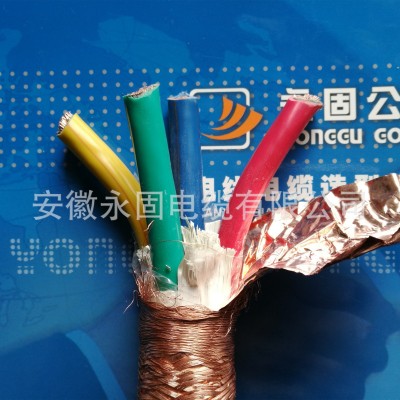

变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用。
二、变频电缆用途：
变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中，作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。
三、变频电缆使用条件：
1. 额定电压U0/U：0.6/1KV
2. 电缆导体长期允许最高温度为90度，短路时最高温度250度
3. 安装敷设环境温度不低于0度，固定敷设时环境温度不低于-10度
4. 电缆允许最小弯曲半径不小于15D(D-电缆外径，mm)
四、变频电缆产品性能：
1. 交联聚乙烯绝缘、耐温耐候性好。
2. 低传输阻抗，电磁兼容性好。
3. 低工作电容。
4. 良好的抗干扰和低辐射性能。
5. 对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。
6. 具有较强的耐电压冲击性，能经受高速、频繁变频时的脉冲电压。
7. 具有良好的屏蔽性能，可降低变频器输出中存在的高次揩波的不良影响。
8. 低烟无卤阻燃电缆能经受GB12666.5规定的成束燃烧试验且燃烧时的烟浓度符合GB12666.7（IEC1034）的规定，燃烧析出气体水溶液的PH值≥4.3，导电率≤10μs/mm并符合IEC754-2的要求。
9. 弯曲寿命比普通安装线要长，但不作为拖链电缆使用。
五、变频电缆型号及名称：
BPVVP：聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆
BPVVP2：聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆
BPVVPP2：聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆
BPVVP3：聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆
BPYJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆
BPYJVP2：交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆
BPYJVPP2：交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆
BPYJVP3：交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆
BPYJVP：交联聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套变频器电缆
BPYJPVP：交联聚乙烯绝缘铜丝编织分屏蔽和总屏蔽聚氯乙烯护套变频器电缆
BPYJPVP2：交联聚乙烯绝缘铜丝编织分屏蔽铜带绕包和总屏蔽聚氯乙烯护套变频器电缆
BPYJVP2：交联聚乙烯绝缘铜带绕包总屏蔽聚氯乙烯护套变频器电缆
BPYJP2VP2：交联聚乙烯绝缘铜带绕包分屏蔽和总屏蔽聚氯乙烯护套变频器电缆
BPYJP2VP：交联聚乙烯绝缘铜带绕包分屏蔽铜丝编织总屏蔽聚氯乙烯护套变频器电缆
BPYJVP2P：交联聚乙烯绝缘铜带绕包和铜丝编织双层总屏蔽聚氯乙烯护套变频器电缆
BPYJP3VP：交联聚乙烯绝缘铝(铝塑)带(扎纹)纵包分屏蔽铜丝编织总屏蔽聚氯乙烯护套变频器电缆
BPYJP3VP2：交联聚乙烯绝缘铝(铝塑)带(扎纹)纵包分屏蔽铜带绕包总屏蔽聚氯乙烯护套变频器电缆
注：另可根据用户需要提供铠装结构变频电缆
六、变频电缆型号说明：
项目 | 代号 | 说明 |
系列代号 | BP | 变频电缆 |
绝缘代号 | YJ | 交联聚乙烯绝缘 |
护套代号 | V | 聚氯乙烯护套 |
E | 无卤低烟聚烯烃护套 | |
屏蔽代号 | P | 铜丝编织屏蔽 |
P1 | 铜丝缠绕屏蔽 | |
P2 | 铜带屏蔽 | |
P3 | 铝带屏蔽 | |
TP2 | 同心导体+铜带屏蔽结构 | |
P1-2 | 铜丝缠绕+铜带绕包双重屏蔽 | |
PX12 | 铜带屏蔽+镀锡铜丝编织双重屏蔽 | |
铠装代号 | 22 | 钢带铠装 |
32 | 钢丝铠装 | |
阻燃代号 | ZR | 普通阻燃型 |
WDZ | 低烟无卤阻燃型 |
七、变频电缆主要技术指标：
项目 | 技术指标 |
20℃时导体直流电阻 | 符合国标GB/T3956-1997规定的要求 |
绝缘电阻 | 符合国标GB9330 |
试验电压 | 3500V/5min |
阻燃性能 | 符合国标GB/T18380.3-2001规定的要求 |
八、变频电缆规格范围：
1. 芯数：4芯（3+1）标称截面（主线芯截面：2.5-240㎜2，副线芯截面:0.5-35㎜2）
2. 芯数：6芯（3+3）标称截面（主线芯截面：2.5-240㎜2，副线芯截面:0.5-35㎜2）。
