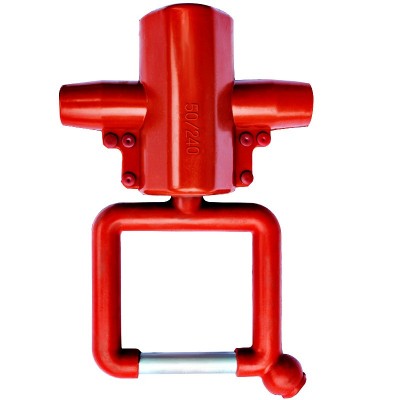

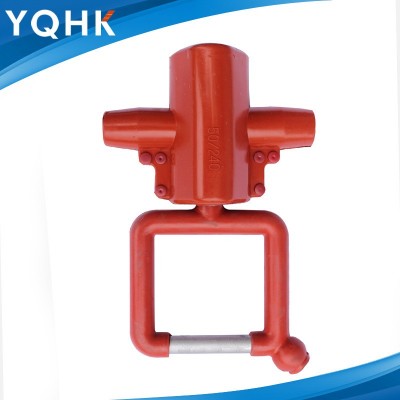

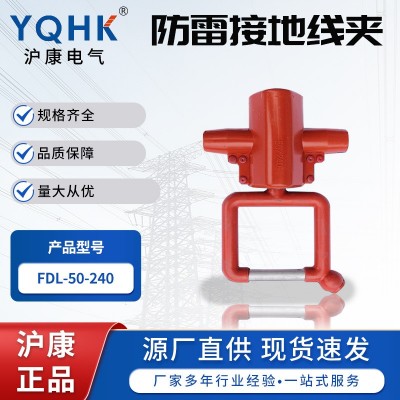

长期有货电力金具FDL型防雷验电穿刺接地环 防雷红色连接器

商品描述

本店销售中商品标价均为不含税价，需要开票，加税点，具体请咨询客服！！！！！

产品说明：

1、产品简介:

FDL型防雷验电接地环是一种安装在线路绝缘子负荷侧，专门用于防止10-20KV架空导线雷击断线以及用于检修施工时的验电和接地装置的二合一产品。目前配网10-20KV及以下架空线路普遍采用绝缘导线，但架空绝缘线路先天不足的耐雷水平，又令人烦恼不止。目前国内外防止架空绝缘导线雷击断线所采取的主要措施有：架设架空避雷线；加装防弧线夹；安装氧化锌避雷器等。但现有的技术存在以下缺点：投资成本较大，施工安装复杂等，又因为电杆侧常吊挂着验电接地环、故障指示器、防弧线夹、分支线夹等一连串，造成线路凌乱不雅观。本产品安装方便，合二为一，使线路简洁并降低成本，为电力部门提供更经济有效的产品。根据用户需要采用剥皮型的非穿刺式防雷验电接地环型号为：FDL-50/240B；穿刺式防雷验电接地环型号为：FDL-50/240
2、结构特点
A.本产品是一种新型二合一结构的防雷验电接地环，其主要由绝缘护罩、压紧螺母、压块、线夹座和绝缘多用环等组成，见示图4。
B.绝缘护罩采用有机复合材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能，把其装配在上金属帽的外部，可起到绝缘保护作用。
C.多用环是把引弧棒和验电接地环合二为一的零件。当雷击发生时，引弧棒和绝缘子金属件之间放电，使续流工频电弧移动到引弧棒上烧灼，从而保护绝缘导线不受损伤。当检修施工时，可用于验电及临时接地装置。
D.在多用环的外部装配了用有机复合材料制成的绝缘层，可提高其绝缘水平。
E.本产品具有多种用途，安装施工方便，性能可靠，可极大地减轻操作工人的劳动强度。
F.防止鸟类对架空导线造成短路危害的独特结构。
G.能耐受5次左右工频大电流电弧的烧灼。
3、放电间隙安装尺寸表：
安装支柱型号放电间隙/mm
P-10绝缘子125mm～135mm
P-15绝缘子140mm～150mm
P-20绝缘子150mm～170mm
PS-15绝缘子150mm～170mm
PS-20绝缘子170mm～180mm

4、安装方法：
A.本产品安装在线路绝缘子（例如PS-15高压线路柱式绝缘子）的负荷侧，剥皮型的按示图4要剥开绝缘层70mm左右，把防雷验电接地环紧固在导线上；穿刺式的夹线方式为：根据导线截面积及天气温度设定扭力扳手扭力值：26-32Nm，用扭力扳手交替、对称拧紧2个压力螺母，用肉眼检查，看不见刺齿根部即可。然后拧紧备紧螺母，防止压力螺母松动；
B.按示图4所示安装和以下安装表，安装时调整本产品和线路绝缘子之间的距离；
C.绝缘护罩安装在线夹座的外部，用固定扣固定绝缘护罩。
 5、型号规格和性能参数：
型号规格额定电压
(KV)绝缘导线截面mm2雷电全波冲击耐受电压（峰值）KV1min工频耐受电压（有效值）KV工频电弧电流（有效值）KA备注
干湿
FDLC-50/2401250/24075423012.5穿刺式
FDL-50/2401250/24075423012.5非穿刺式
FDLC-50/240-202450/240160856216.5穿刺式
FDL-50/240-202450/240160856216.5非穿刺式
