供应山东明大电力变压器S11-M-200KVA 半铜半铝

商品描述

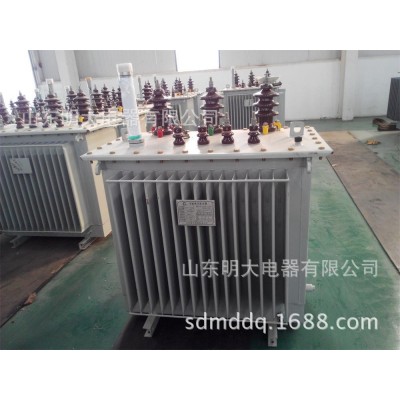

  山东明大电力变压器S11-M-200KVA  半铜半铝



 S11系列三相油浸式变压器执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》，采用了新型绝缘结构和提高抗短路能力结构能力结构等多项科研成果，运用新工艺、优质材料、先进设备等手段，其性能达到国际先进水平。与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%，我国家重点推广的节能型更新换代产品。

主要功能和特点
铁芯为全斜三级接缝叠片结构，空载损耗和空载电流比老产品更低；
高低压绕组均用无氧铜线绕制，高压绕组采用多层圆筒式结构，低压绕组采用圆筒式结构和改进型螺旋式结构；
采用新型绝缘结构，抗短路能力强；
采用新型组件及紧固件

性能特点

a、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕轴的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。

c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。

d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。

e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

f、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

选用要点

负荷性质

1) 有大量一级或二级负荷时，宜装设二台及以上变压器，当其中任一台变压器断开时，其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中，不宜太分散。

2) 季节性负荷容量较大时，宜装设专用变压器。如大型民用建筑中的空调冷冻机负荷、采暖用电热负荷等。

3) 集中负荷较大时，宜装设专用变压器。如大型加热设备、大型X 光机、电弧炼炉等。

4) 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器。一般情况下，动力与照明共用变压器。

使用环境

在正常介质条件下，可选用油浸式变压器或干式变压器，如工矿企业、农业的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、S10、SC（B）9、SC（B）10 等。

温度环境

①在220℃温度下，保持长期稳定性

②在350℃温度下，可承受短期运行

③在很广的温度和湿度范围内，保持性能稳定

④在250℃温度下，不会熔融，流动和助燃

⑤在750℃温度下，不会释放有毒或腐蚀性气体

用电负荷

1)配电变压器的容量，应综合各种用电设备的设施容量，求出计算负荷（一般不计消防负荷），补偿后的视在容量是选择变压器容量和台数的依据。一般变压器的负荷率85%左右。此法较简便，可作估算容量之用。

2) GB/T17468-1998《电力变压器选用导则》中，推荐配电变压器的容量选择，应根据GB/T15164-94《油浸式电力变压器负载导则》或GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。上述二导则提供了计算机程序和正常周期负载图来确定配电变压器容量。
