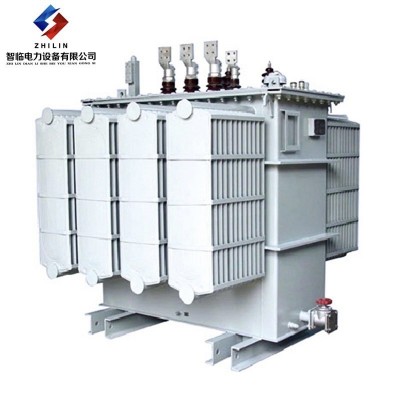

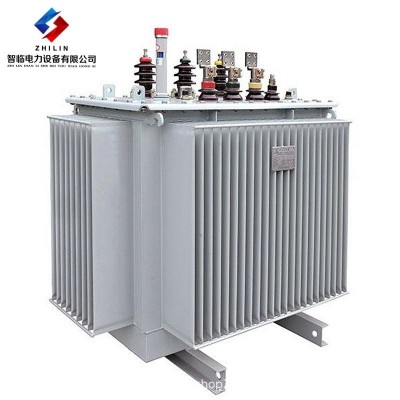

S(B)H15型全密封油浸式非晶合金配电变压器

商品描述

1、概述

全密封油浸式非晶合金变压器是一种用非晶合金铁心为导磁材料的全密封油浸式配电变压器。它是环保节能的理想电气产品，符合国家经委、计委颁布的《中国节能技术大纲》精神。近二十年已经在国内、外电网上普遍运行。

2、产品型号说明

3、正常使用条件

海拔不超过1000m户内或户外
最高环境气温度+40℃最高日平均温度+30℃
最高年平均温度+20℃最低气温-25℃
根据用户要求可提供在特殊使用条件下运行的变压器。

4、执行标准

a.GB1094.1-2-1996,GB1094.3-2003,GB1094.5-2008，电力变压器。

b.JB/T10318-2002油浸式非晶合金铁心配电变压器技术参数和要求。

5、性能特点

a.铁芯的导磁材料采用非晶合金。非晶合金是以铁、硼等元素为原料，用急速冷却等特殊工艺，喷铸成带状薄片，使该物质的原子排列呈现无序化的合金。由于非晶合金具有软磁特性，磁滞回线的面积很狭窄，即它只需要很小的磁化功率，所以用非晶合金材料做成的变压器，其空载损耗也就很小。

b.变压器铁心采用非晶合金带材一般卷制成三相五柱式结构，使变压器的高度比三相三柱的低。铁心截面为矩形，其下轭可以打开便于线圈的套装。

c.低压绕组除小容量采用铜导线以外，一般采用铜箔绕制的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小。高、低压线圈一起绕制采用导线张力装置，整形与压装等工艺，增强了强度和抗短路的能力。

d.器身装配、油箱结构、保护装置等方面类同全密封油浸配电变压器，同样是采用了不吊心结构，采用真空干燥、真空滤油和注油的工艺，采用波纹油箱，没有储油柜等结构。

e.该变压器的负载损耗与S9系列的负载损耗相同，然而空载损耗S(B)H15系列比S9系列下降75%左右。

f.在正常运行下不需要换油，大大降低了变压器维护成本和延长了使用寿命。

g.通过年电能损耗，年电能损耗成本，年节电费的计算，一般在四年内可以收回它相对于硅钢片铁心变压器所增加投资成本。

6、订货须知

变压器型号：                                         额定容量    KVA
电          压：  高压           □                     KV/低压     KV
分接范围：   ±2×2.5%  □    ±5%   □   其它  □
相         数：   三相            □   单相     □
频      率：      50HZ          □    60HZ   □
联结组别：   Yyn0          □    Dyn11  □   其它  □
阻抗电压：  标准           □                      其它  □
