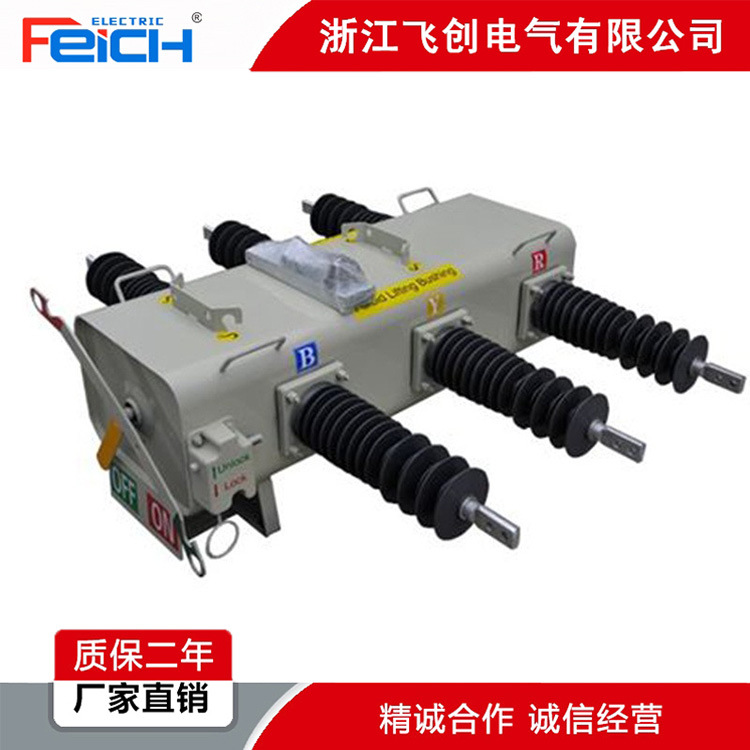

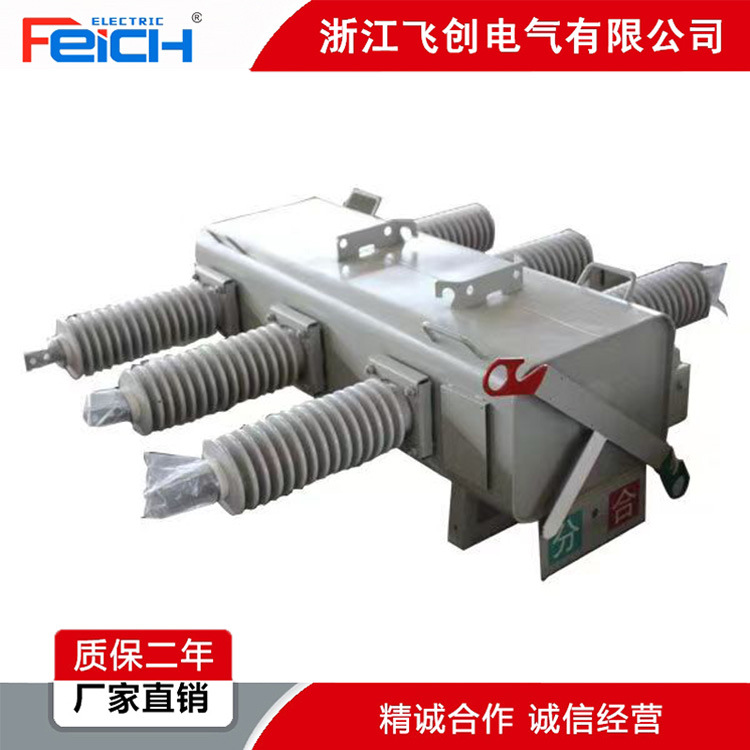

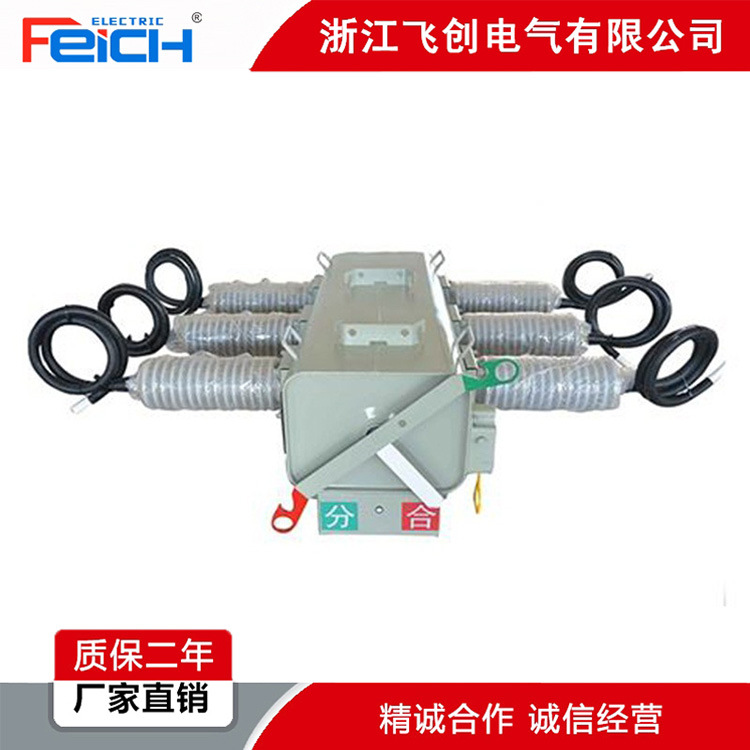

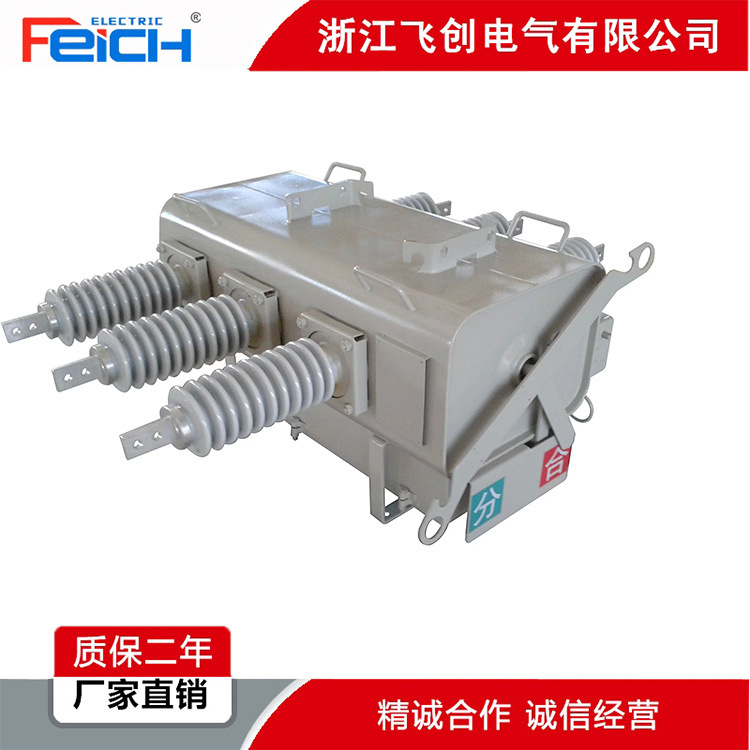

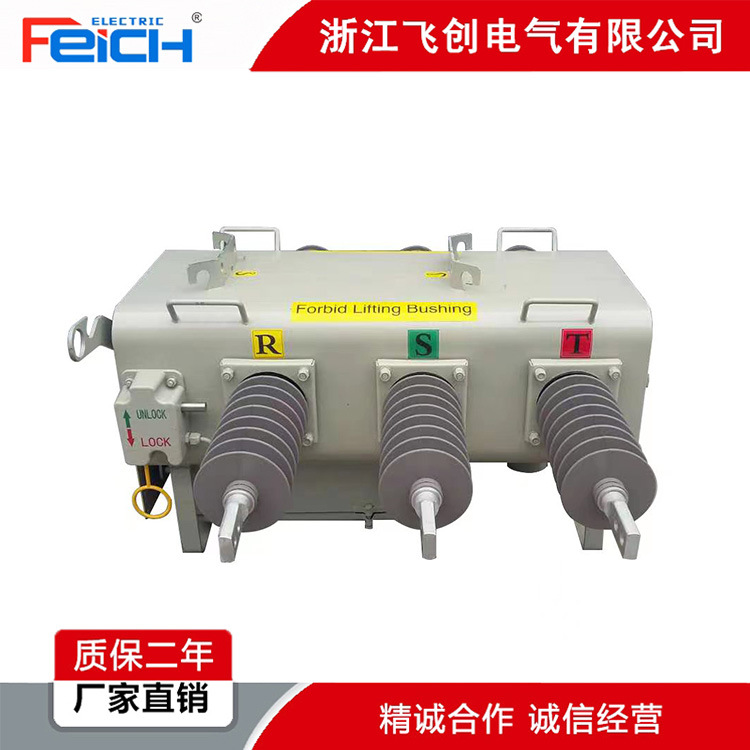

户外柱上SF6绝缘负荷开关FLW34-11KV/630A PGS-12 KF W-12

1、概述

PGS 系列户外柱上交流 SF6 绝缘负荷开关,适合用于柱上安装,额定电压12/24/40.5kV,额定电流 400A、630A、50/60Hz 配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有最新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。

2、标准使用条件

此 SF6 气体负荷开关适应运行条件：

1 环境温度

1.1 周围空气温度：上限＋50℃，下限－40℃。

1.2 相对湿度：100%

2 海拔不超过 1000m;2000m;3500m。（按用户订货时提出要求。不提出为常规1000m 要求。）

3 风压不超过 700pa（相当于风速 34m/ｓ）。

4 地震烈度：8 度。

5 安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。

6 污秽等级：Ⅲ类、Ⅳ类。

3、特征

1 SF6 气体绝缘

1.1 SF6 气体是无毒、不可燃的电绝缘气体，具有极佳的灭弧特性。

2 套管多样性

2.1 除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。

3 可见的断开/闭合状态

3.1 站在地上很容易看清用颜色标记的主触点位置指示器（绿 断开；红 闭合）。该指示器与主触点驱动轴总成直接连接，确保准确显示触点状态。

4 快速操作

4.1 采用弹簧储能的操作机构确保快速合闸与分闸操作（少于 100 毫秒）。

5 可以实现遥控

5.1 备有电子控制器，既可就地操作，也可用 FTU 界面实现主控台操作。

6 坚固耐用的开关

6.1 开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用 304L 不锈钢钢板）做成，确保有很长的使用寿命（20 年），并能实施一系列操作，具有柱上设备理想的特性。

7 标准

7.1 每一开关出厂前已经充装好 SF6 气体，密封处理，并按 IEC60265-1（1988）、GB3804-1990 标准进行试验。
