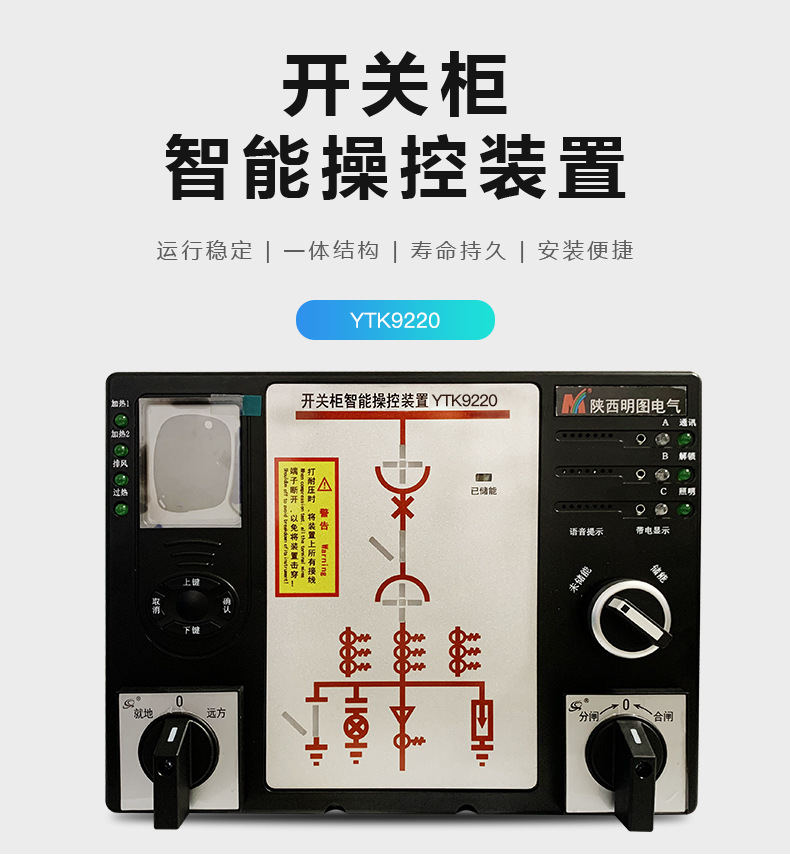

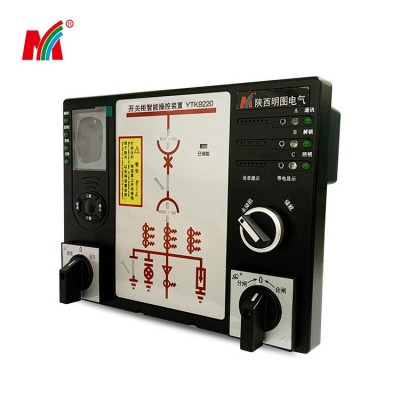

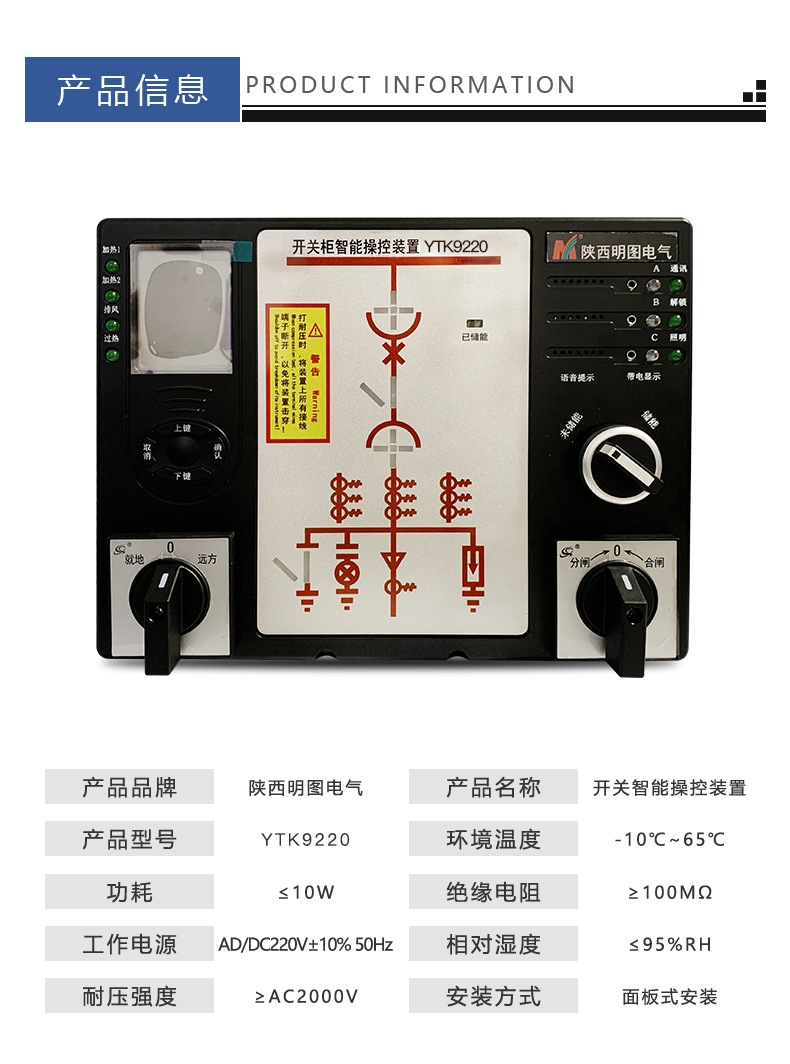

一、产品概述：

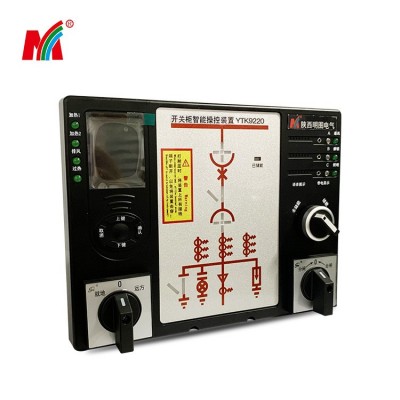

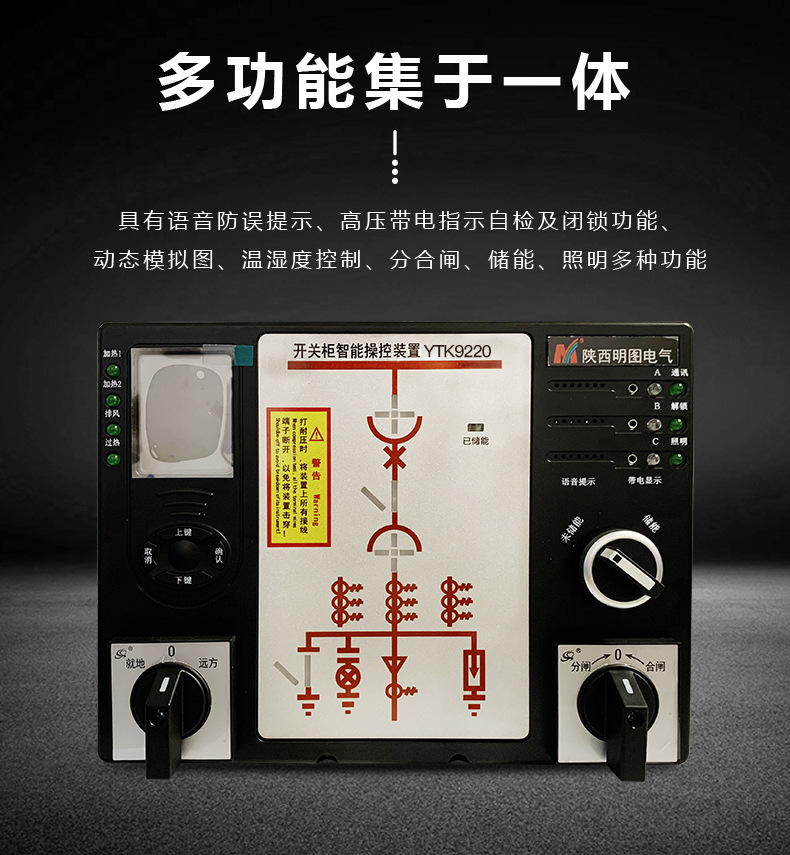

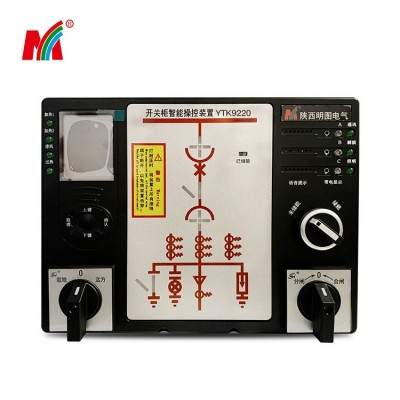

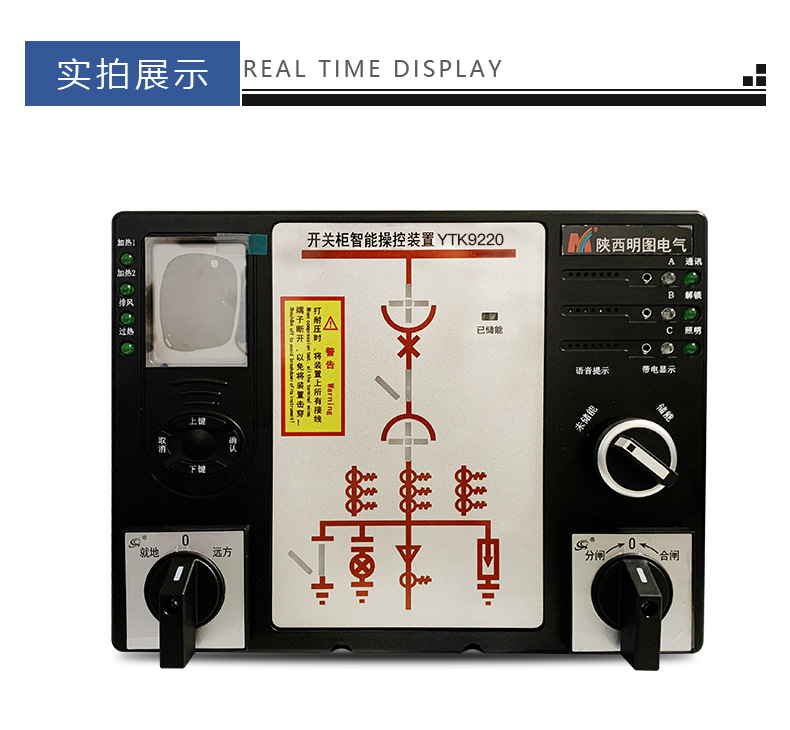

   YTK9220产品具有语音防误提示+带电显示及闭锁功能+动态模拟图+温湿度设置及数字显示+远方/就地、分合闸、储能、照明操作功能+具有分合闸回路完好指示+预分预合的闪光指示+二次分合闸回路电压测量及显示+人体感应探头+红外触头测温+电力综合参数如三相电流、电压、有功功率、无功功率、积分电度表，集多功能于一体，相对分体的（电力综合仪表+状态指示仪）来说，占盘面积小、布局合理，操作方便，用户可按需要选择功能组合。
二、产品功能:
     该产品功能强大，有带电显示，温湿度数字显示，三相触头温度值显示，自动加热除湿控制，断路器分合闸状态指示，储能、接地开关指示，手车位置指示，一次回路模拟图，二次回路电压数值显示，人体感应柜内照明，智能语音防误提示，语音带电提示，分合闸回路指示，电压、电流、有功功率、无功功率、功率因数、频率测量以及RS485通讯接口等功能。
三、产品功能:
1、智能化程度高：不仅能显示开关分合状态，还可判断指出开关小车是处于试验位置与工作位置之间，还是处  于柜体之外。
2、增加了语音防误提示功能和过热报警功能。
3、抗干扰能力强，采用独特的抗干扰技术。

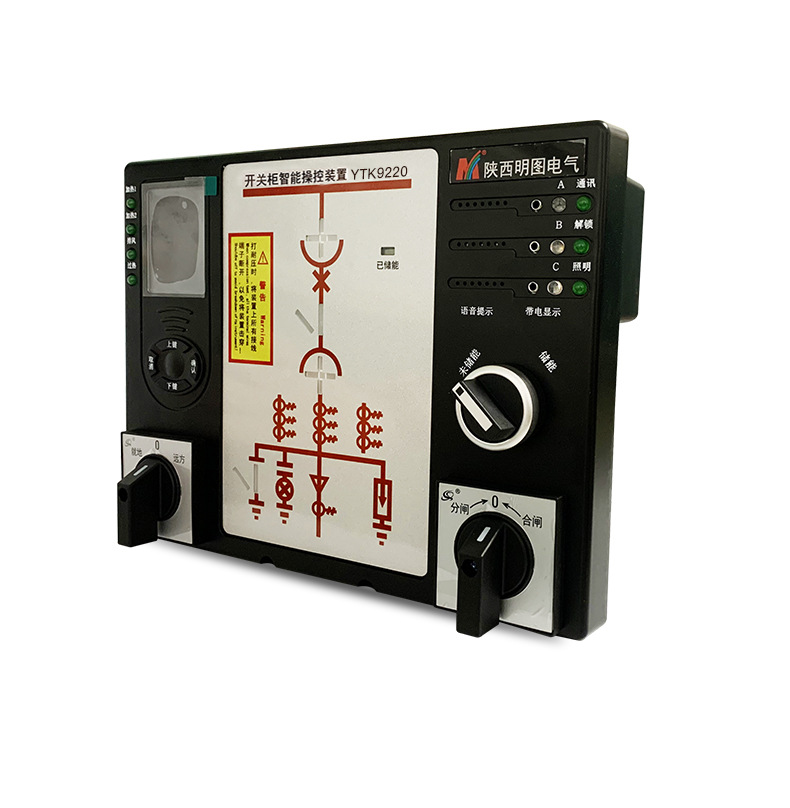

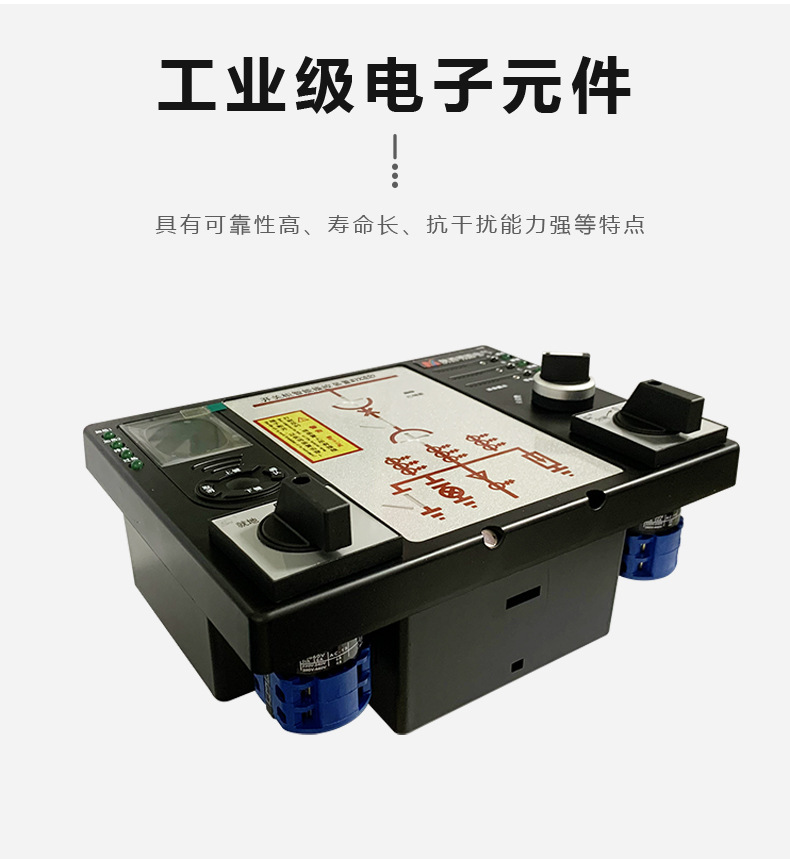

4、高可靠性，采用工业级电子元器件。
四、设计理念:
1、量身定做不同功能组合的产品，满足用户不同需求，物尽其用。
2、结实耐用寿命长。
3、人机界面，信息丰富，操作简便，对避免误操作有显著作用。
4、外观精美新颖、做工细致，简化了开关柜面板，美化了工作环境。
五、开孔尺寸：220*165mm
六、使用说明：

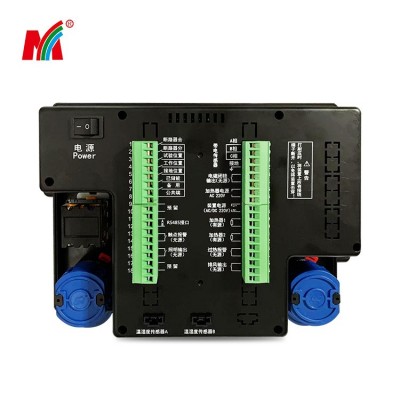

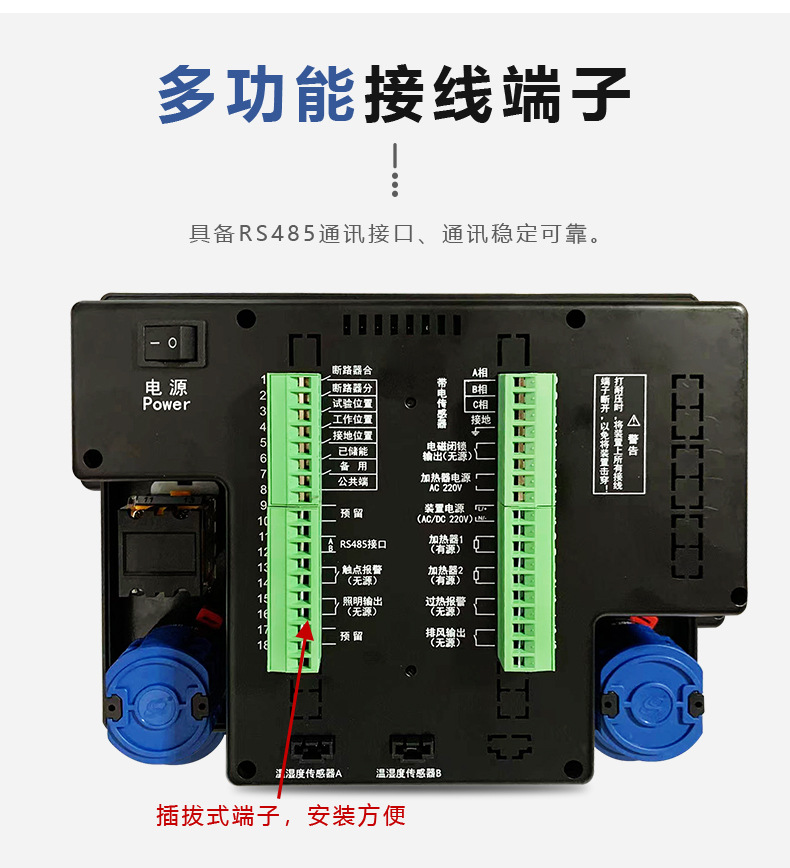

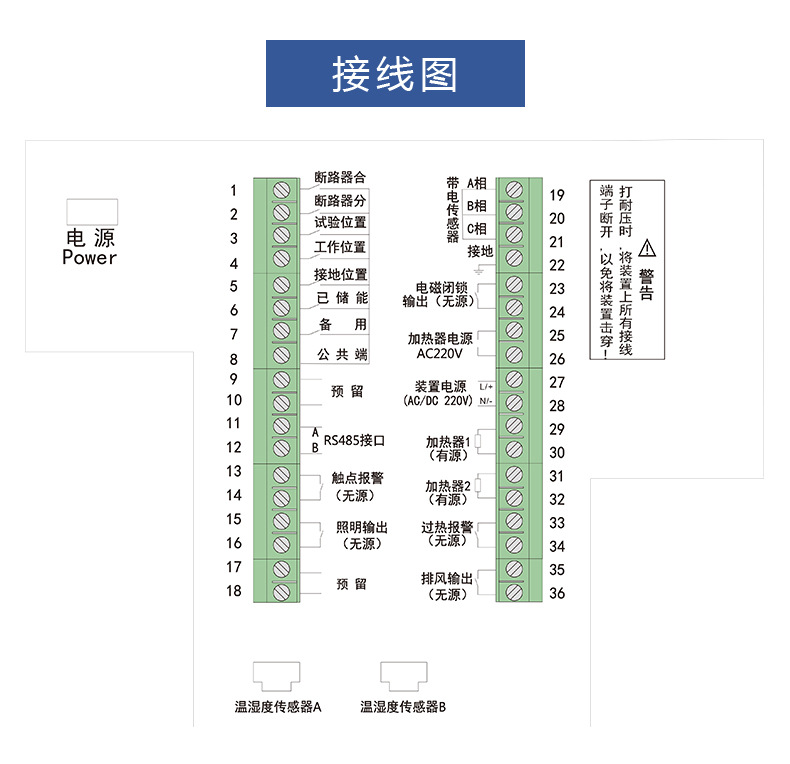

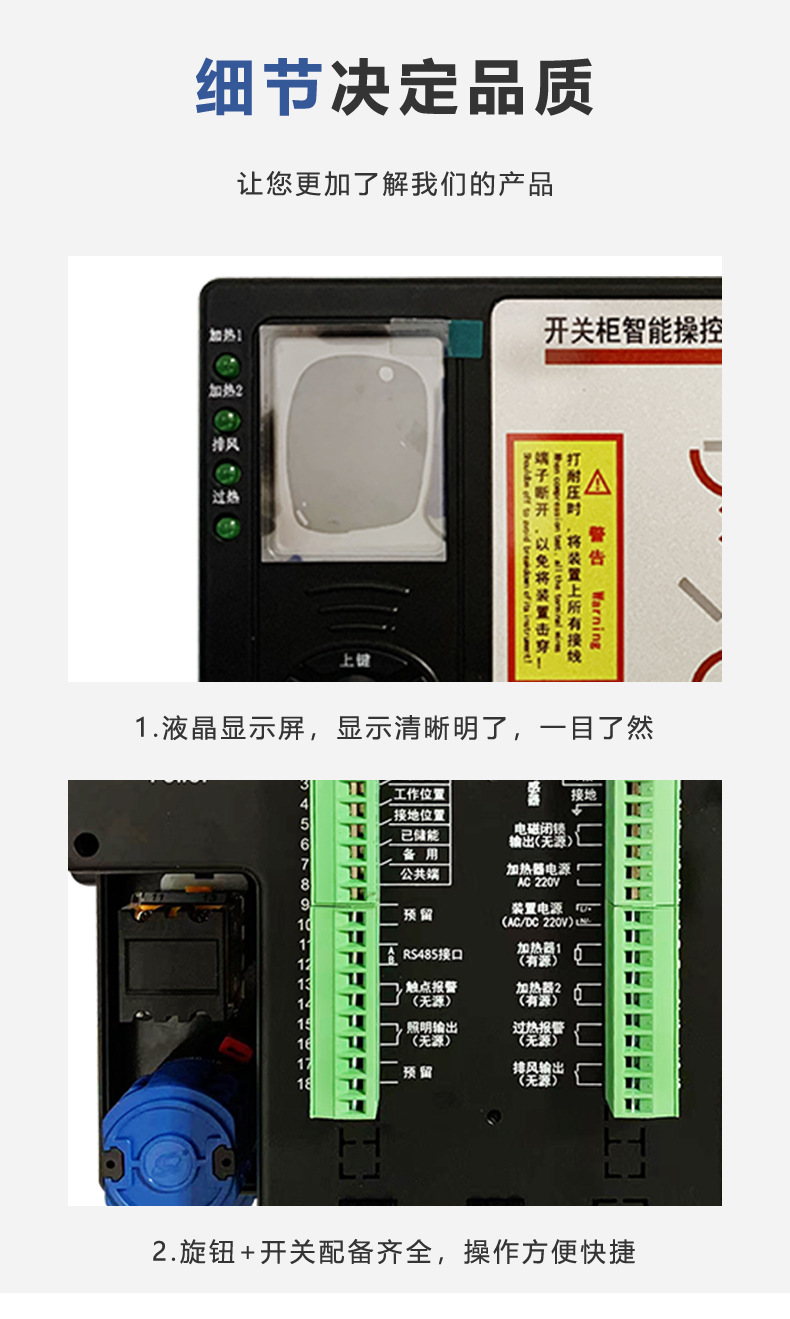

1、严格按照后视端子的功能定义，接好线后确认无误，再通电。
2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。
3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点  闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；
4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带电指示灯亮，闭锁有效，闭锁灯灭；高  压断开后，带电指示灯灭，闭锁接触，指示灯亮。在YTK9220系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。

七、安装尺寸：

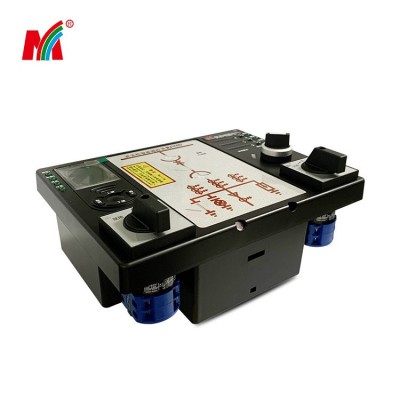

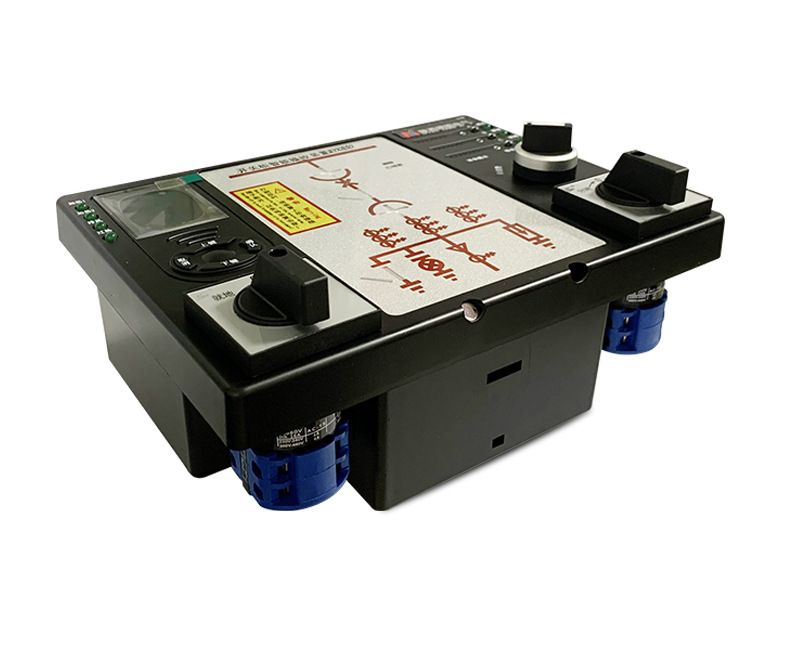

1、仪器的安装方式：嵌入式

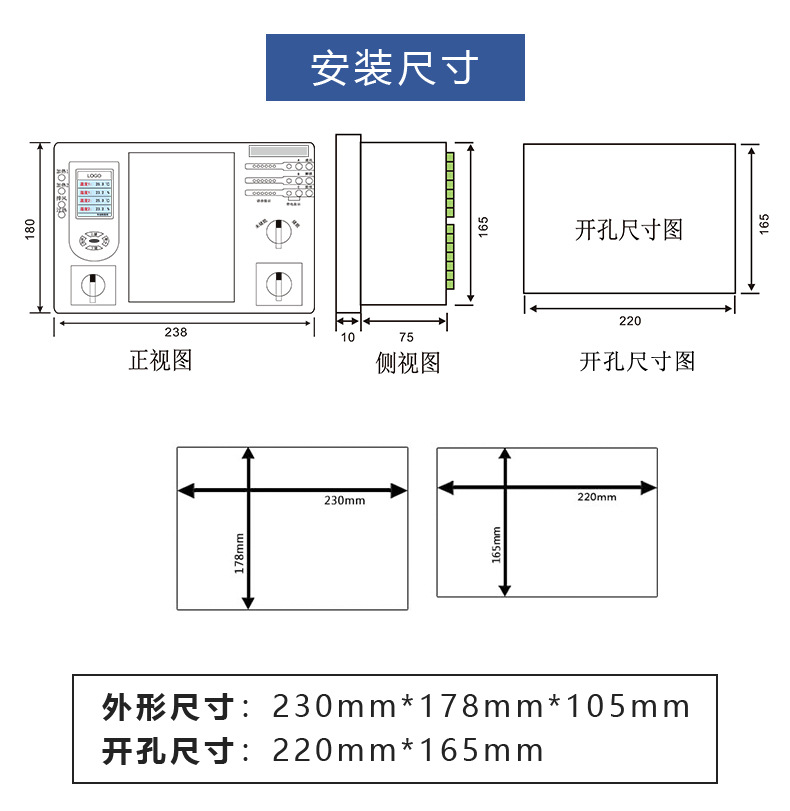

2、仪器的外形尺寸图及开孔尺寸图（单位：mm）

                正视图                            侧视图                    开孔尺寸图

外形尺寸：230mm*178mm*105mm
开孔尺寸：220mm*165mm

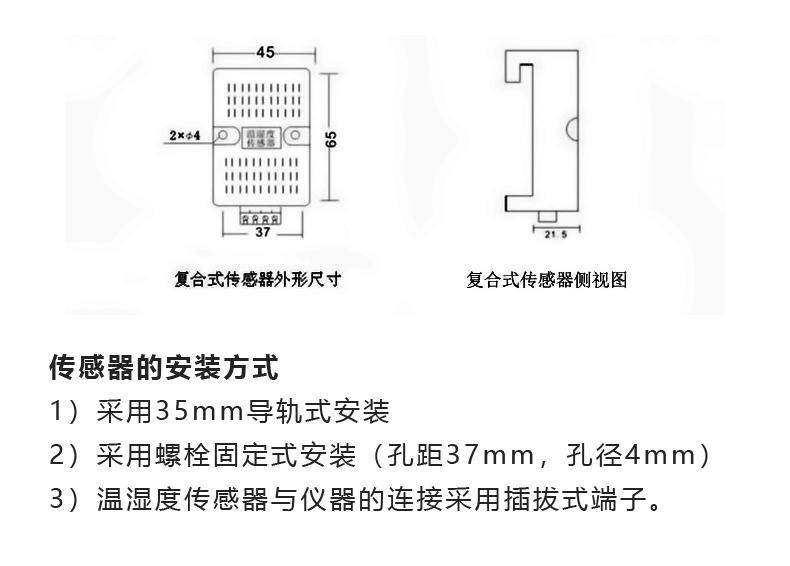

3、传感器的安装方式
1）采用35mm导轨式安装
2）采用螺栓固定式安装（孔距37mm，孔径4mm）
3）温湿度传感器与仪器的连接采用插拔式端子。

用户在选用该产品时，需提供相应说明及技术参数

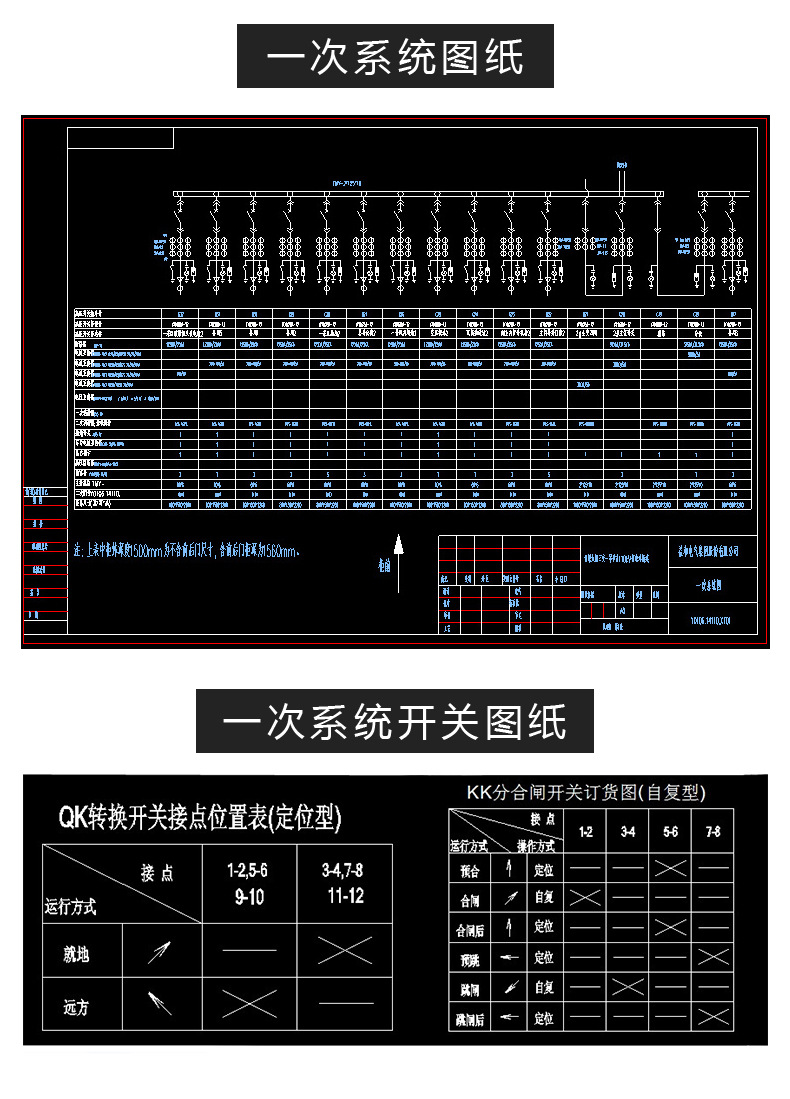

1）需提供一次系统图/模拟图，开关节点图

2）电压等级：6KV/10KV/35KV
3）辅助电源：AC/DC 220V或用户自定义（AC为交流，DC为直流）
4）温湿度传感器连接线长度需5米（或用户自定义）

1、对所有售出产品免费保修一年（人为故障只收取成本费），终身维护。
2、对产品在质保期内出现质量问题，只换不修，若需要现场服务指导，公司将派技术人员迅速赶赴现场。
3、在售前、售中、售后的过程中，对有关产品的应用、安装、设计等相关事宜均予准确、及时的应答，并提供  相应的技术支持。
